Что такое шаровой кран высокого давления?
Шаровые краны высокого давления – специальный вид запорной арматуры, предназначенной для установки на магистральных трубопроводных линиях и промышленных технологических системах. В качестве рабочей среды могут использоваться газообразные и жидкие вещества: вода, нефтепродукты, пар и т.д. Данная продукция отличается повышенной гидравлической прочностью, герметичностью, продолжительным сроком службы.
Назначение арматуры с шаровидным затвором
Шаровой кран высокого давления (ВД) – устройство, обеспечивающее регулировку или перенаправление транспортируемых потоков в трубопроводных системах. Запорным механизмом служит затвор в виде шара, в котором имеется круглое технологическое отверстие. В зависимости от положения последнего обеспечиваются: свободное движения рабочей среды, частичное ограничение или полное прекращение потока. Легкость хода затвора, а также герметичность достигаются благодаря использованию устойчивых к истиранию полимеров: фторопласта, синтетического каучука и других аналогичных по составу уплотнительных материалов.
Конструкция шаровых кранов для систем высокого давления

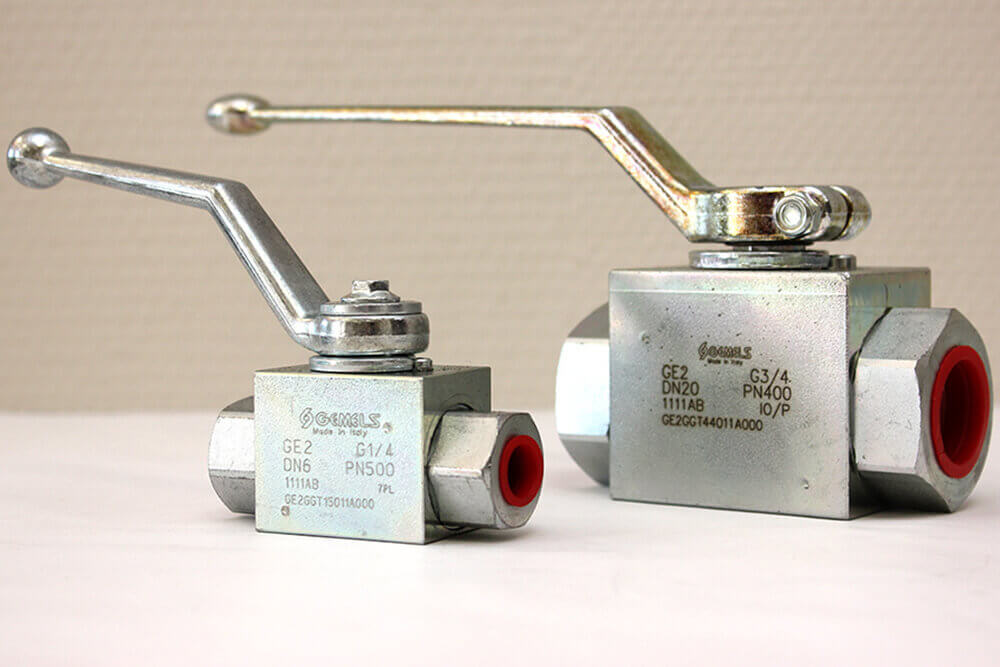

Краны шаровые высокого давления от стандартной запорной арматуры отличаются более прочной конструкцией, устойчивостью к перепадам рабочего давления, наличием дополнительных уплотнительных колец. Арматура состоит из следующих функциональных частей:
- прочный металлический корпус;
- плавающий шаровой затвор;
- стальной шток, регулировочная ручка;
- уплотнительные прокладки;
- прижимные и крепежные элементы.
При изготовлении составных частей используются устойчивые к агрессивному воздействию окружающей и рабочей среды материалы: высоколегированные и конструкционные марки стали, латунь. Климатическое исполнение соответствует категориям У-УХЛ по ГОСТ 15150-69.
Разновидности запорно-регулирующей арматуры ВД
По размеру проходного отверстия краны делятся на две основные группы: полнопроходные и редуцированные. Если в первых технологическое отверстие затвора соответствует внутреннему диаметру присоединяемых труб, то, во-вторых, оно на один типоразмер меньше. Преимущество полнопроходных изделий – минимальные гидравлические потери рабочей среды. Такие параметры актуальны при установке запорной арматуры на линейных участках магистральных участках. Редуцированные, как правило, применяются в трубопроводных системах, где снижение напора не является критически важным условием.

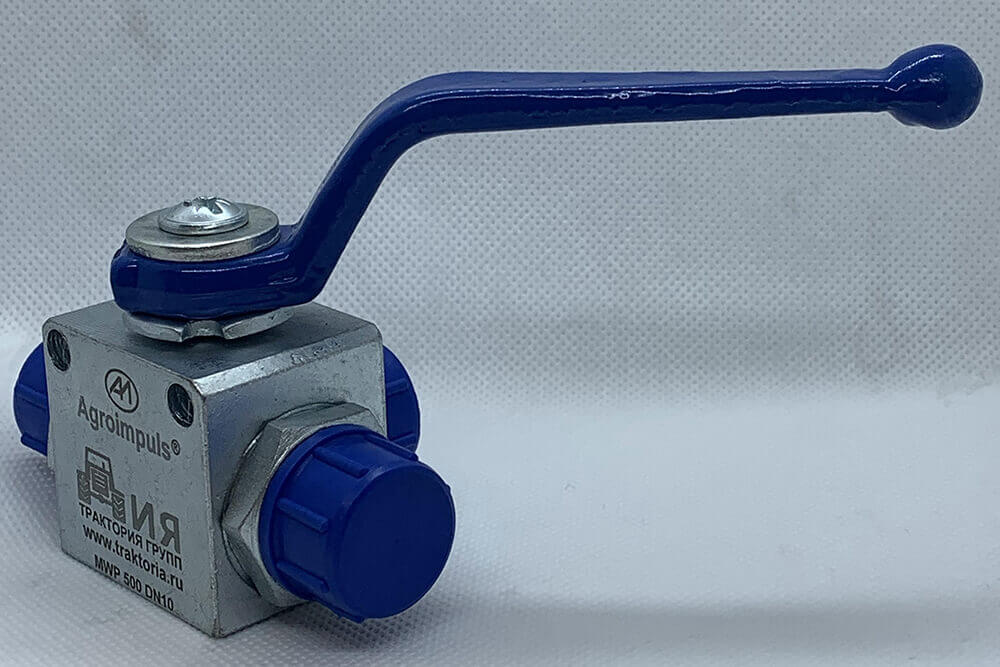

По функциональности шаровые краны бывают двух- и трехходовые с внутренней, наружной или комбинированной резьбой. Такой тип арматуры широко применяется в машиностроении, автомобильной промышленности, сельскохозяйственной технике. Также различают смесительные модификации и угловые изделия. По присоединительным патрубкам устройства делятся на фланцевые, ниппельные, муфтовые и сварные.
Технические и эксплуатационные характеристики
Краны с шаровым затвором имеют разную функциональность, монтажные размеры, технические параметры. Наиболее важными из них являются:
- проходное сечение: 10-250 мм;
- рабочее давление: 0,6-80 МПа;
- температура транспортируемого вещества: от -60 до 200°С;
- тип рабочей среды: газ, вода, нефтепродукты, пар.
В эксплуатационном плане краны шаровые для систем высокого давления имеют много положительных качеств: небольшие габариты, повышенный ресурс, работоспособность в сложных производственных условиях, простота управления и отсутствие потребности регулярного технического обслуживания.
Области применения
Шаровые краны для систем высокого давления широко применяются в нефтегазовой промышленности, энергетики, химическом производстве и многих других видах деятельности. Узнать больше или заказать необходимое количество изделий можно в компании «Техноком», специализирующейся на производстве оборудования для пневмосистем.
